PneuTorque

Paineilmatoiminen momenttiväännin

Norbar PneuTorque Standard -sarja perustuu yli 50 vuoden jatkuvaan kehitystyöhön, jonka ansiosta se on yksi maailman käytetyimmistä paineilmakäyttöisistä momenttivääntimistä. Vääntimiä on saatavilla jopa 300 000 Nm:n asti. Kaksinopeuksiset mallit tarjoavat yksinopeuksisten ominaisuuksien lisäksi jopa viisinkertaisen esikiristys nopeuden. Vääntimet ovat hiljaisia, tärinättömiä ja sisältävät stall control -toiminnon, joka takaa ±5 % toistotarkkuuden. Vääntimiin voidaan liittää kiinteä momenttianturi.

  • Suunniteltu teollisuuden ruuviliitoksiin
  • Mallit saatavilla jopa 300 000 Nm asti (yli 6000 Nm tilauksesta)
  • Saatavina myös kaksinopeuksisena: jopa 5× nopeampi esikiristys
  • Suunnanvaihto: myötä- ja vastapäivään
  • Hiljainen käynti: 81 dB(A), epävarmuus K = 3 dB
  • Vähäinen tärinä: enimmäisarvo mitatusti 0,444 m/s²
  • Toistotarkkuus parempi kuin ±5 %
  • Saatavissa kiinteällä momenttianturilla
  • Erikoisvalmisteiset vastavoimavarret mahdollisia sovelluksen mukaan



Lisää merkiltä NORBAR >>

Osasto:

Kuvaus

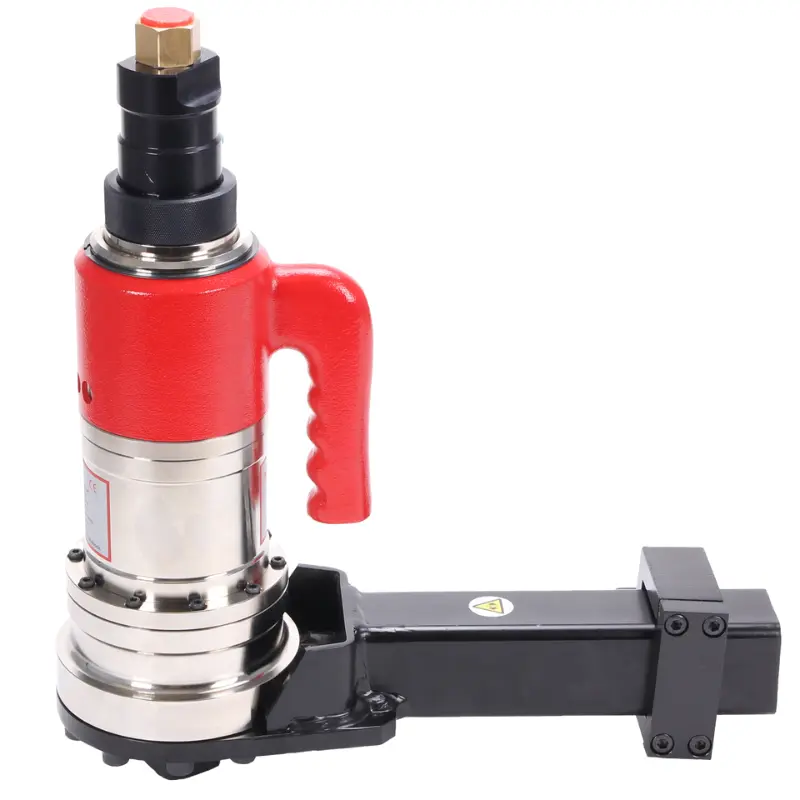

Yksinopeuksiset mallit
Malli Nimike Momenttialue Nm Vääntiö Kierrosnopeus (rpm) Pituus (mm) Paino (kg) Vastavoimajalka (kg)
PT1 16031 160 – 680 3/4″ 30 368 10,6 2,2
PT1 16011 160 – 680 1″ 30 373 10,6 2,2
PT1A 16098 270 – 1 200 3/4″ 15 368 11,1 2,2
PT1A 16097 270 – 1 200 1″ 15 373 11,1 2,2
PT2 16013 515 – 1 700 1″ 9 373 11,1 2,2
PT5 16015 880 – 3 400 1″ 5 424 14 2,5
PT6 16017 880 – 3 400 1 1/2″ 5 430 14 2,5
PT7 16066 1 762 – 6 000 1 1/2″ 2,5 457 19,7 6,3
PT9 16072 2 710 – 9 500 1 1/2″ 1,8 452 24,4 8,3
PT11 16046 4 400 – 20 000 2 1/2″ 1,2 546 38,6 13,3
PT12 18086 9 500 – 34 000 2 1/2″ 0,5 593 49,8 6,5
PT13 16052 13 550 – 47 000 2 1/2″ 0,3 629 102,2 6,9
PT14 16045 22 375 – 100 000 3 1/2″ 0,2 726 119,4 10,4

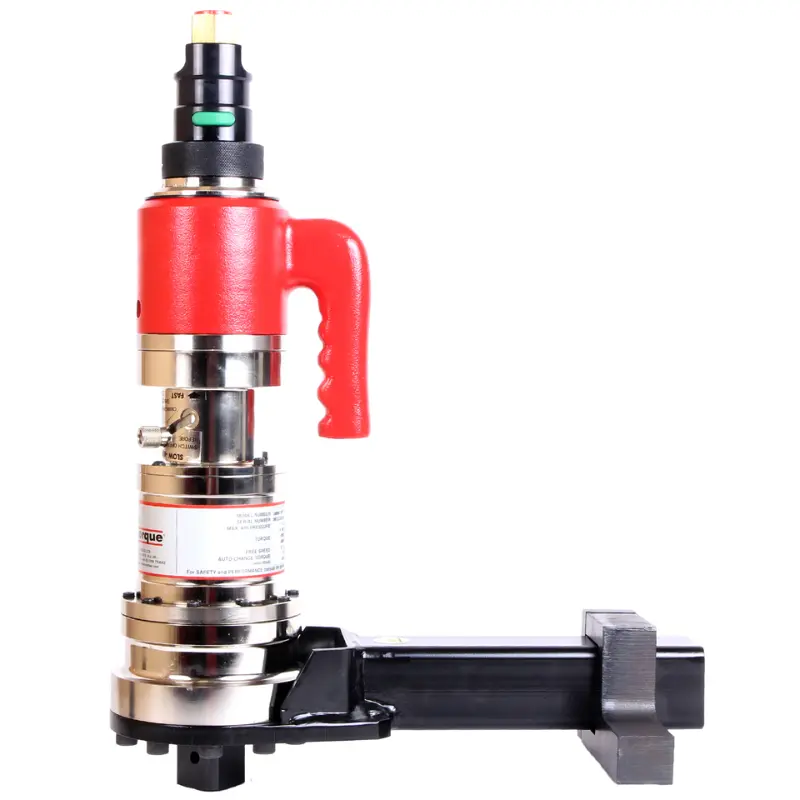

Manuaaliset kaksinopeusmallit
Malli Nimike Momenttialue Nm Vääntiö Kierrosnopeus (rpm) Pituus (mm) Paino (kg) Vastavoimajalka (kg)
PT1 MTS 16031.MTS 160 – 680 3/4″ 150 454 14,1 2,2
PT1 MTS 16011.MTS 160 – 680 1″ 150 459 14,1 2,2
PT1A MTS 16098.MTS 270 – 1 200 3/4″ 75 454 14,6 2,2
PT1A MTS 16097.MTS 270 – 1 200 1″ 75 459 14,6 2,2
PT2 MTS 16013.MTS 515 – 1 700 1″ 45 459 14,6 2,2
PT5 MTS 16015.MTS 880 – 3 400 1″ 25 510 17,5 2,5
PT6 MTS 16017.MTS 880 – 3 400 1 1/2″ 25 516 17,5 2,5
PT7 MTS 16066.MTS 1 762 – 6 000 1 1/2″ 12,5 543 23,2 6,3
PT9 MTS 16072.MTS 2 710 – 9 500 1 1/2″ 9 538 27,9 8,3
PT11 MTS 16046.MTS 4 400 – 20 000 2 1/2″ 6 632 42,1 13,3
PT12 MTS 18086.MTS 9 500 – 34 000 2 1/2″ 2,5 679 53,3 6,5
PT13 MTS 16052.MTS 13 550 – 47 000 2 1/2″ 1,5 716 105,7 6,9
PT14 MTS 16045.MTS 22 375 – 100 000 3 1/2″ 1 800 122,9 10,4
PT18 MTS 16054.MTS 85 000 – 300 000 – 0.3 930 380 –

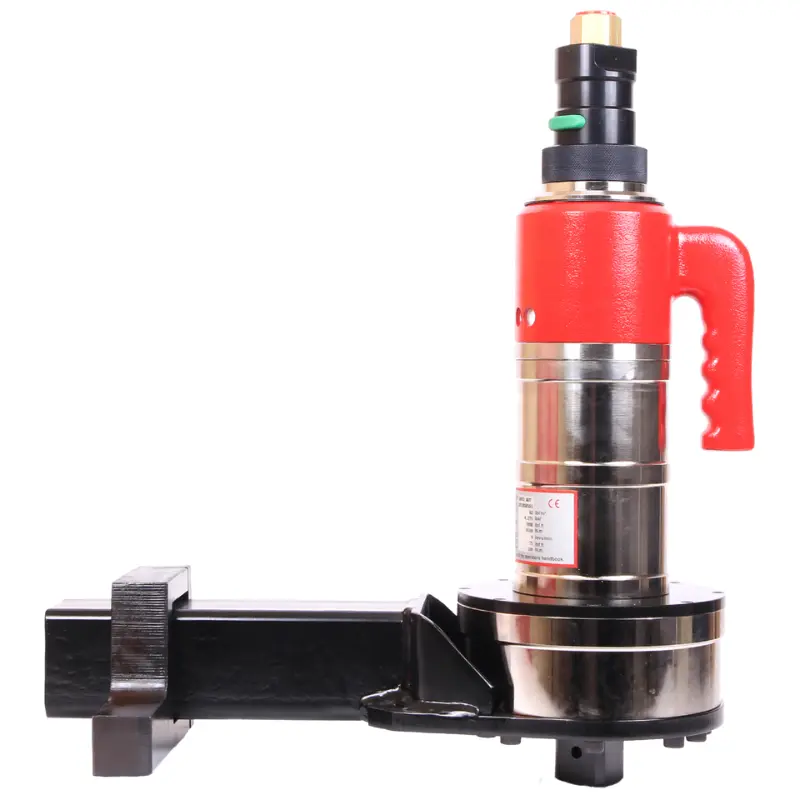

Automaattiset kaksinopeusmallit
Malli Nimike Momenttialue Nm Vääntiö Kierrosnopeus (rpm) Pituus (mm) Paino (kg) Vastavoimajalka (kg)
PT1 AUT 16031.AUT 160 – 680 3/4″ 150 437 14,1 2,2
PT1 AUT 16011.AUT 160 – 680 1″ 150 442 14,1 2,2
PT1A AUT 16098.AUT 270 – 1 200 3/4″ 75 437 14,6 2,2
PT1A AUT 16097.AUT 270 – 1 200 1″ 75 442 14,6 2,2
PT2 AUT 16013.AUT 515 – 1 700 1″ 45 442 14,6 2,2
PT5 AUT 16015.AUT 880 – 3 400 1″ 25 493 17,5 2,5
PT6 AUT 16017.AUT 880 – 3 400 1 1/2″ 25 499 17,5 2,5
PT7 AUT 16066.AUT 1 762 – 6 000 1 1/2″ 12,5 526 23,2 6,3
PT9 AUT 16072.AUT 2 710 – 9 500 1 1/2″ 9 521 27,9 8,3

Tuotekortti

Tuotekortti [PDF]

Brand

Norbar

Norbar Torque Tools

Vuonna 1942 perustettu Norbar on englantilainen, maailman johtava momentinmittaustyökalujen, käsimomenttiavaimien ja momentinkertojien valmistaja. Norbarilla on yksi alansa moderneimmista ja suurimmista momenttityökalujen ja mittalaitteiden valmistus- ja tuotekehitysyksiköistä. Tämän lisäksi se on myös maailman ainoa valmistaja, joka pystyy tarjoamaan täydellisen, koko alueen kattavan momenttityökalu-, mittauslaite- ja kalibrointipalvelun aina 300 000 Nm:iin saakka. Haitor on Norbarin pitkäaikainen yhteistyökumppani. Tutustu valmistajan kotisivuihin >>
